Назначение и область применения

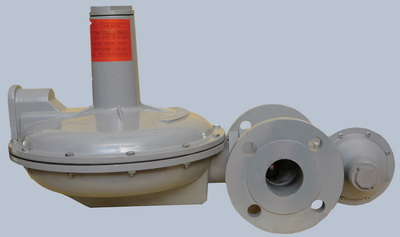

Регуляторы давления газа серии GS-74-27H (40, 60, 100, 160, 250, 500) (далее регуляторы) предназначены для снижения давления газа и автоматического поддерживания заданного давления на выходе на постоянном уровне при изменении входного давления и расхода газа, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления за пределы допустимых заданных значений в системах газоснабжения бытовых и промышленных потребителей. Регуляторы могут использоваться для всех неагрессивных видов газа. Благодаря пружинной нагрузке регуляторы работают независимо от монтажного положения. Соединения корпуса исполнительного звена с регулирующим устройством и устройством ПЗК обеспечивают их замену, и замену сопла не снимая корпус исполнительного звена из объекта регулирования.
Технические характеристики
Регулятор давления газа серии GS-74-27H (40, 60, 100, 160, 250, 500) |
Наименование параметров |
Ед. изм |
Величина параметров |
Регулируемая среда |
- |
Природный газ, все неагрессивные газы |
Давление на входе |
МПа |
0,05÷1,2 |
Давление на выходе |
кПа |
2÷13,8 |
Максимальная пропускная способность |
м3/ч |
750 |
Диапазон температуры рабочей среды |
°С |
от -30 до +60 |
Диапазон температуры окружающей среды |
от -40 до +60 |
Тип соединения: фланцевое |
Ду |
50 |
Масса |
кг |
13,5 |
Интервалы регулирования выходного давления в зависимости от диаметра проволоки пружины регулятора
Диаметр проволоки, мм |
Выходное давление, кПа |
3,5 |
от 1,53 до 2,5 |
4,0 |
от 2,5 до 4,0 |
4,5 |
от 4,0 до 7,0 |
6 |
от 7 до 13,8 |
Диапазоны срабатывания предохранительных устройств
Предохранительное устройство |
Срабатывание пред. устройства |
Диаметр пружины, мм |
Диапазон давления, кПа |
ПСК |
- |
- |
3,0-25 |
ПЗК |
При повышении выходного давления |
1,6 |
2,8-5,0 |
ПЗК |
При повышении выходного давления |
2,5 |
5,0-25 |
ПЗК |
При понижении выходного давления |
0,9 |
0,5-2,5 |
Заводская настройка |
ПЗК |
При повышении выходного давления |
1,6 |
3,5 |
ПЗК |
При понижении выходного давления |
0,9 |
1,0 |
1)Корпус; 2)ПЗК; 3)Регулирующая камера; 4)Узел ПСК; 5)Клапан камеры; 6)Клапан ПЗК; 7)Затвор; 8)Мембранный узел; 9)Пружина ПЗК; 10)Пружина; 11)Регулирующая гайка ПЗК; 12)Мембранный узел; 13)Пружина; 14)Регулирующая гайка; 15)Пружина настройки ПСК; 16)Затяжная гайка; 17)Затяжной винт; 18)Рычаг; 19)Сопло.
Регулирующую камеру регулятора можно повернуть вокруг оси А на 360°.
Техническую документацию на GS-74-27H можно скачать здесь
|
