Назначение и область применения
Осевой регулятор давления газа серии GS-80A-AF(в дальнейшем регулятор) предназначен для редуцирования и стабильного поддерживания требуемого выходного давления на газораспределительных пунктах и других объектах регулирования и распределения газа в промышленных и коммерческих структурах.
Технические характеристики
Осевой регулятор давления газа GS-80A-AF CLASS ANSI 150, 300, 600 |
Наименование параметров |
Ед. изм |
Величина параметров |
Регулируемая среда |
- |
Природный газ, все неагрессивные газы |
Давление на входе |
МПа |
0,035÷10 |
Давление на выходе* |
кПа |
2,5÷9000 |
Стандартные ступени давления |
ANSI |
150, 300, 600 |
Максимальная пропускная способность |
м3/ч |
от 50 до 980000 |
Диапазон температуры рабочей среды |
°С |
от -30 до +60 |
Диапазон температуры окружающей среды |
от -40 до +60 |
Тип соединения: Фланцевое |
Ду |
50, 80, 100, 150, 200, 300 |
* Давление на выходе от 2,5 кПа до 50 кПа устанавливается по спец. заказу.
Рабочее давление
Ду мм |
150 |
300 |
600 |
Выход Р кПа |
макс. давление на входе МПа |
50 |
1,2 |
5,5 |
0,8-10,0 |
от 2,5 до 9000 |
80 |
1,2 |
5,5 |
-- |
100 |
1,2 |
5,5 |
0,8-10,0 |
150 |
-- |
5,5 |
0,8-10,0 |
200 |
-- |
5,5 |
0,8-10,0 |
300 |
-- |
5,5 |
-- |
Масса кг
Ду мм |
150 |
300 |
600 |
Масса кг |
50 |
11,9 |
11,9 |
13,2 |
80 |
14 |
14 |
-- |
100 |
18 |
18 |
21 |
150 |
-- |
24 |
41,3 |
200 |
-- |
40,5 |
62,1 |
300 |
-- |
90 |
-- |
Материал корпуса GS-80A-AF: Коррозиеустойчивое, нержавеющее стальное литье марки SS 17-4PH, WS 1.4542.
Интервалы регулирования выходного давления в зависимости от диаметра проволоки пружины регулятора
Класс ANSI |
Диаметр проволоки, мм |
Выходное давление, МПа |
150 |
2,5 |
0,002-0,14 |
3,5 |
0,07-0,48 |
4 |
0,34-1,24 |
300 |
3,5 |
0,07-0,48 |
4 |
0,34-1,24 |
600 |
8 |
1,0-4,1 |
12 |
3,5-7,0 |

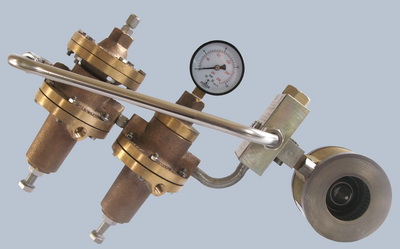

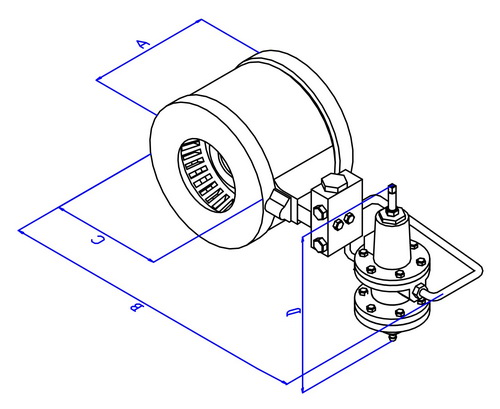

1.Корпус; 2.Манжета; 3.Плунжерная решетка; 4.Корпус стабилизатора; 5Корпус пилота; 6.Манометр; 7.Распределитель; 8.Регулировочный винт стабилизатора; 9.Регулировочный винт пилота; 10.Пружина стабилизатора; 11.Пружина пилота; 12.Линия сброса; 13.Импульсная линия; 14.Импульсный канал; 15.Дроссель; 16.Дроссельная камера; 17.Заглушка.
|
A |
B |
C |
D |
Ду 50 1,2 МПа ANSI 150 |
77 |
440 |
106 |
290 |
Ду 50 5,5 МПа ANSI 300 |
77 |
440 |
106 |
290 |
Ду 50 10 МПа ANSI 600 |
86 |
440 |
112 |
290 |
Ду 80 1,2 МПа ANSI 150 |
94 |
465 |
137 |
290 |
Ду 80 5,5 МПа ANSI 300 |
94 |
465 |
137 |
290 |
Ду 100 1,2 МПа ANSI 150 |
114 |
520 |
175 |
290 |
Ду 100 5,5 МПа ANSI 300 |
114 |
520 |
175 |
290 |
Ду 150 5,5 МПа ANSI 300 |
140 |
560 |
223 |
290 |
Ду 200 5,5 МПа ANSI 300 |
170 |
640 |
284 |
290 |
Ду 300 5,5 МПа ANSI 300 |
234,5 |
766,5 |
410,5 |
290 | |
