Назначение и область применения

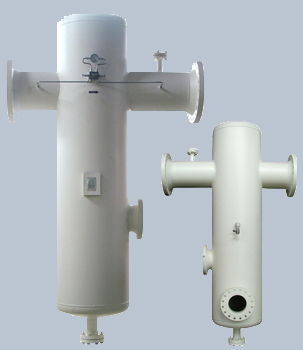

Пылевлагоотделители вертикальной конструкции предназначены для фильтрации и отделения твердых и жидких частиц из газового потока.
Технические характеристики
|
№ |
Тип: |
Вертикальный |
|
1 |
Размер фильтра: |
Ду 50 до Ду 750 (по спец. заказу до Ду1400) |
|
2 |
Класс: |
150, 300, 600 |
|
3 |
Пропускная способность: |
500-836400 м3/ч |
|
4 |
Радиография: |
100% |
|
5 |
Допустимая коррозия: |
1,6 мм |
|
6 |
Рабочая температура: |
50 oC |
|
7 |
Рабочее давление: |
до 5,5 МПа |
|
8 |
Степень очистки: |
В диапазоне нагрузки от 0 до 100% |
|
9 |
Влагоотделение: |
60%-70% |
|
10 |
Потеря давления: |
потеря давления в аксиальном циклоне составляет зависимости от нагрузки 10-50 кПа |
|
11 |
Среда |
Природный газ |
|
12 |
Мин.входящая температура газа |
-20 oC |
|
13 |
Макс. входящая температура газа |
+60 oC |
|
14 |
Температура окружающей среды |
от -29 oC до +60 oC |
|
15 |
Макс.содержание сероводорода H2S |
1,22 % |
|
16 |
Количество картриджей фильтра |
Отсутствует |
|
№ детали |
Обозначение |
|
1 |
Бесшовный корпус |
|
2 |
Эллипсоидная головка |
|
3 |
Бесшовный выходной патрубок |
|
4 |
Бесшовный входной патрубок |
|
5 |
Отвод 90° |
|
6 |
Фланец |
|
7 |
Пробковый кран |
|
8 |
Бесшовный патрубок |
|
9 |
Фланец |
|
10 |
Тредолет |
|
11 |
Отвод 90° |
|
12 |
Дифференциальный манометр давления |
|
13 |
Коллектор |
|
14 |
Труба |
|
15 |
Турбина или импеллер |
Габаритные размеры
|
Размер |
Пропускная способность м3/ч |
|
D |
B |
h1 |
h2 |
h3 |
DN1 |
DN2 |
DN3 |
DN4 |
ANSI 150
1,2 MПa |
ANSI 300
2,5 MПa |
600
5,5 MПa |
|
168,3 |
450 |
600 |
200 |
800 |
50 |
25 |
15 |
25 |
500 |
1800 |
4200 |
|
219,1 |
550 |
750 |
250 |
1000 |
80 |
25 |
15 |
25 |
1400 |
5000 |
11500 |
|
273 |
650 |
1050 |
300 |
1150 |
100 |
25 |
15 |
25 |
2600 |
9500 |
22000 |
|
323,9 |
700 |
850 |
300 |
1250 |
150 |
50 |
20 |
50 |
4900 |
17500 |
40800 |
|
355,6 |
750 |
950 |
350 |
1400 |
150 |
50 |
20 |
50 |
7300 |
26100 |
60700 |
|
406,4 |
820 |
1250 |
400 |
1650 |
200 |
50 |
20 |
80 |
10600 |
37800 |
87800 |
|
508 |
960 |
1450 |
450 |
1900 |
250 |
80 |
25 |
80 |
14700 |
52200 |
121300 |
|
600 |
1100 |
1650 |
500 |
2150 |
300 |
100 |
25 |
100 |
22300 |
79200 |
184000 |
|
700 |
1160 |
1950 |
550 |
2500 |
300 |
100 |
25 |
150 |
30500 |
108000 |
250900 |
|
800 |
1300 |
2050 |
650 |
2700 |
400 |
150 |
25 |
200 |
35500 |
126000 |
292800 |
|
900 |
1500 |
2150 |
700 |
2850 |
400 |
150 |
25 |
200 |
48200 |
171000 |
397300 |
|
1000 |
1700 |
2300 |
750 |
3050 |
500 |
150 |
25 |
200 |
63500 |
225000 |
522800 |
|
1100 |
1800 |
2500 |
850 |
3350 |
500 |
150 |
25 |
200 |
88900 |
315100 |
731800 |
|
1200 |
2000 |
2700 |
900 |
3600 |
600 |
200 |
25 |
250 |
101600 |
360100 |
836400 | |
|
Техническую документацию на пылевлагоотделители можно скачать здесь
|
