Назначение и область применения

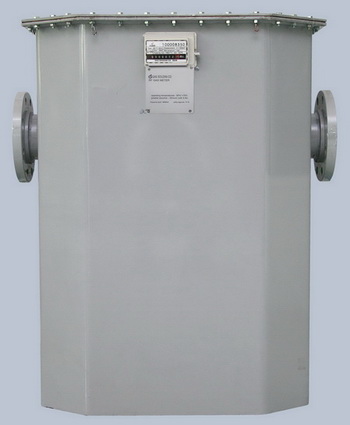

G100 RF (счетчик газа с высокочастотным радиопередатчиком) изготовлены Производственно-промышленной компанией "Газ Сузан" И. Р. Иран, и предназначены для измерения и учета объема прошедшего через счетчик природного газа, паровых фаз бутана, пропана, их смесей по ГОСТ 5542-87, а также других неагрессивных газов. Основная область применения счетчиков - промышленность, кроме того они могут использоваться и в других сферах деятельности, требующих учета потребления газа. Счетчик включает в себя: электронную плату и литиевую аккумуляторную батарею. Электронная плата принимает сигнал с максимальной частотой 2 Герца. Встроенный порт дает возможность подключения к компьютеру, и считывания информацию. Литиевая аккумуляторная батарея имеет объем 2400 миллиампер в час. Электронная плата специально создан для мембранных счетчиков "Газ Сузан", что дает возможность подключение его к счетчику без проводов или других подключающих элементов, исключает возможность внешних магнитных воздействий, а в случае такого возможного воздействия сигнализирует об этом. Высокочастотный радиопередатчик (система отправления и получения информации) обеспечивает съем и передачу информации из электронного сумматора на расстоянии до 500 м. от счетчика в закрытом пространстве и до 800 м. в открытом пространстве. Электронная плата "Газ Сузан" имеет возможность сохранения данных в памяти в течение 12 месяцев.
Технические характеристики
| (GS-78-100A) G100 RF |
| Наименование параметров |
Ед.
изм |
Величина
параметров |
| Номинальный расход Q ном. |
м3/ч |
100,0 |
| Максимальный расход Q макс. |
160,0 |
| Минимальный расход Q мин. |
1,0 |
Относительная погрешность
от Q мин. до 0,1Q ном.
от 0,1 Q ном. до Q макс. |
% |
±3
±1,5 |
| Наименьший циклический объем |
дм3 |
120,0 |
| Максимальная потеря давления при: |
| Q мин. |
Па |
< 90 |
| Q ном. |
< 170 |
| Q макс. |
< 320 |
Диапазон измерение объема газа
(по емкости газа) |
- |
от 0 до 9x106m3 |
| Дискретность(по объему) |
м3 |
0,01 |
| Параметры входных импульсных сигналов: |
| Напряжение холостого хода |
U |
3,6В |
| Продолжительность импульса |
мс |
150 |
| Частота считывания импульсов |
Гц |
1 |
| Параметры выходных импульсных сигналов: |
| Напряжение холостого хода |
U |
3,6В |
| Продолжительность импульса |
мс |
150 |
| Частота |
Гц |
1 |
| Ток переключения |
мА |
30 |
| Макс. рабочее избыточное давление |
МПа |
0,1 |
| Диапазон температуры рабочей среды |
°С |
от -30 до +60 |
| Диапазон температуры окружающей среды |
от -40 до +70 |
| Присоединения входа и выхода. Фланцевое |
мм |
Ду 100 |
| Диапазон отчетного устройства |
м3 |
9999999,9 |
| Цена деления |
дм3 |
20 |
| Срок службы, не менее |
лет |
24 |
| Межповерочный интервал |
8 |
Техническую документацию на G100 RF можно скачать здесь
|
